Beaucoup pensent qu'un interrupteur « coupe le courant » en interrompant les deux fils qui alimentent la lampe. C'est faux pour l'interrupteur simple allumage, de loin le plus répandu dans les logements : il n'interrompt qu'un seul conducteur, la phase. Le neutre, lui, file directement du tableau au luminaire sans jamais toucher le mécanisme posé au mur.
Cette idée reçue n'a rien d'anodin. Celui qui croit que l'interrupteur coupe tout peut penser qu'une lampe éteinte ne présente plus de danger au plafond. Or, si le montage a été inversé (neutre sur l'interrupteur, phase au luminaire), la douille reste sous tension même lampe éteinte. Comprendre le schéma sert donc d'abord à reconnaître une installation correcte et à savoir quand elle ne l'est pas.
Le principe du branchement interrupteur simple allumage
Un circuit d'éclairage se compose, au minimum, de trois conducteurs qui partent du tableau : la phase, le neutre et la terre. Le simple allumage consiste à faire faire un détour à la phase. Au lieu d'aller directement au luminaire, elle descend jusqu'à l'interrupteur, le traverse, puis remonte vers la lampe sous un autre nom : le retour lampe.
Quand la bascule est sur « marche », le contact interne relie la phase au retour lampe, le courant atteint le luminaire et revient au tableau par le neutre. Quand elle est sur « arrêt », le contact s'ouvre, le retour lampe n'est plus alimenté et la lampe s'éteint. Le neutre n'a pas besoin de passer par le mécanisme pour que cela fonctionne.
C'est pour cette raison qu'on trouve, dans la boîte d'un interrupteur simple, généralement deux fils seulement : l'arrivée de phase et le départ du retour lampe. S'il y en a davantage, le montage est autre chose (va-et-vient, interrupteur à voyant, double allumage) ou la boîte sert aussi de point de passage pour un autre circuit. Dans ces cas, le schéma ci-dessous ne suffit plus.
Les bornes L et 1 sur le mécanisme
Le fabricant Hager décrit le repérage des bornes de ses mécanismes de la façon suivante : la borne L (pour « Line ») reçoit la phase, la borne 1 (pour « Load ») reçoit le retour lampe. Sur d'autres marques, le marquage peut différer légèrement ; la notice fournie avec l'appareil fait toujours foi. Un mécanisme de va-et-vient présente une borne supplémentaire, ce qui permet de le monter en simple allumage en n'utilisant que deux bornes, mais là encore la notice indique lesquelles.
Schéma interrupteur : qui va où
Le schéma électrique d'un interrupteur simple se résume en une phrase : phase au mécanisme, retour lampe du mécanisme au luminaire, neutre et terre directement au luminaire. Le tableau suivant reprend la répartition des conducteurs décrite par Hager.
| Conducteur | Couleur usuelle | Raccordé à |
|---|---|---|
| Phase | marron, noir ou rouge | borne L de l'interrupteur |
| Retour lampe | orange ou violet | borne 1, puis luminaire |
| Neutre | bleu | luminaire seulement |
| Terre | vert et jaune | luminaire (sauf classe 2) |
Lire les couleurs des fils sans se fier aveuglément
Les couleurs ci-dessus sont celles qu'on attend dans une installation récente. Le vert et jaune est réservé à la terre et ne doit jamais servir à autre chose. Le bleu est réservé au neutre. La phase se reconnaît à ses couleurs « chaudes » (marron, noir, rouge), et le retour lampe, comme les navettes d'un va-et-vient, se signale souvent en orange ou en violet.
Dans une maison ancienne ou déjà retouchée, ces conventions n'ont pas toujours été respectées. Un fil bleu peut avoir été utilisé comme phase faute d'autre couleur sous la main, un retour lampe peut être noir. La couleur donne une indication, pas une preuve. Seul un appareil de mesure permet de savoir quel conducteur est réellement la phase, et cette mesure se fait par définition sur un circuit alimenté : c'est précisément l'une des raisons pour lesquelles le diagnostic d'une installation douteuse revient à un électricien.
Le cas du luminaire de classe 2
Un luminaire de classe 2, repérable au symbole du double carré sur son étiquette, possède une double isolation et ne se raccorde pas à la terre. Le fil vert et jaune arrive bien au point lumineux, mais il reste isolé dans le domino ou la borne prévue, sans être relié à l'appareil. Cela ne change rien côté interrupteur.
Ce que la NF C 15-100 impose au circuit d'éclairage
L'interrupteur n'est qu'un maillon d'un circuit encadré par la norme NF C 15-100, qui régit les installations électriques basse tension dans les logements. Les règles qui concernent directement l'éclairage, telles que Hager les résume, sont les suivantes :
- section des conducteurs : 1,5 mm² au minimum pour un circuit d'éclairage ;
- protection : un disjoncteur de 16 A au maximum pour ce circuit en 1,5 mm² ;
- nombre de points : 8 points d'éclairage au plus par circuit ;
- spots et bandeaux lumineux : un point d'éclairage compté par tranche de 300 VA.
Ces chiffres expliquent pourquoi on ne « pique » pas un nouveau luminaire sur n'importe quel circuit existant. Ajouter une suspension sur un circuit qui compte déjà huit points, ou tirer une alimentation en fil trop fin, sort l'installation de la norme. Le dimensionnement d'un circuit et toute intervention au tableau électrique relèvent d'un professionnel qualifié.
Hauteur et emplacement de la commande
La norme fixe aussi la position des commandes. Hager indique qu'un interrupteur doit être accessible entre 0,90 m et 1,30 m du sol. La commande d'éclairage se place dans la pièce, en principe près de l'entrée. Dans une salle de bain, elle doit respecter les volumes de sécurité définis autour de la baignoire et de la douche, et se trouve souvent à l'extérieur de la pièce. C'est un point à anticiper avant de poser un revêtement : percer un panneau mural de salle de bain ou une crédence carrelée pour déplacer une commande après coup coûte plus cher que de prévoir la boîte dès le départ.
La boîte d'encastrement et sa fixation
Le mécanisme se fixe dans une boîte d'encastrement, d'une profondeur de 40 mm pour un poste simple selon le matériel listé par Hager. La norme demande que l'appareillage ne se sépare pas de son support à l'usage et que ses bornes restent accessibles. La fixation par griffes y est interdite dans les boîtes d'encastrement ; elle n'est tolérée qu'en rénovation, ponctuellement, quand la boîte existante ne peut pas être remplacée. Un interrupteur qui bouge dans le mur, ou qui sort quand on appuie dessus, signale donc une fixation à reprendre.
Comment brancher un interrupteur : les étapes décrites par le fabricant
Le fabricant détaille un ordre précis pour le remplacement d'un interrupteur simple. Le connaître permet de vérifier qu'une intervention a été bien menée, de préparer la venue d'un électricien ou de comprendre ce que facture un devis. Ce n'est pas une invitation à improviser : toucher à des conducteurs expose à un risque d'électrisation, et une erreur de raccordement peut laisser un luminaire sous tension.
- Couper le courant au disjoncteur du circuit concerné ou, si le circuit n'est pas identifié au tableau, au disjoncteur général.
- Vérifier l'absence de tension avec un testeur ou un multimètre adapté. Un simple interrupteur sur « arrêt » ne suffit jamais, puisqu'il ne coupe qu'un conducteur.
- Photographier le branchement existant avant de démonter quoi que ce soit, pour garder une trace de la position de chaque fil.
- Démonter l'ancien mécanisme, en retirant la plaque puis les vis ou griffes.
- Identifier et préparer les fils, en dénudant environ 1 cm de cuivre, pas plus.
- Raccorder la phase sur L et le retour lampe sur 1, selon la notice.
- Fixer le mécanisme dans la boîte sur deux côtés, l'aligner au niveau, clipser l'enjoliveur et la plaque.
- Réarmer le disjoncteur et tester la commande.

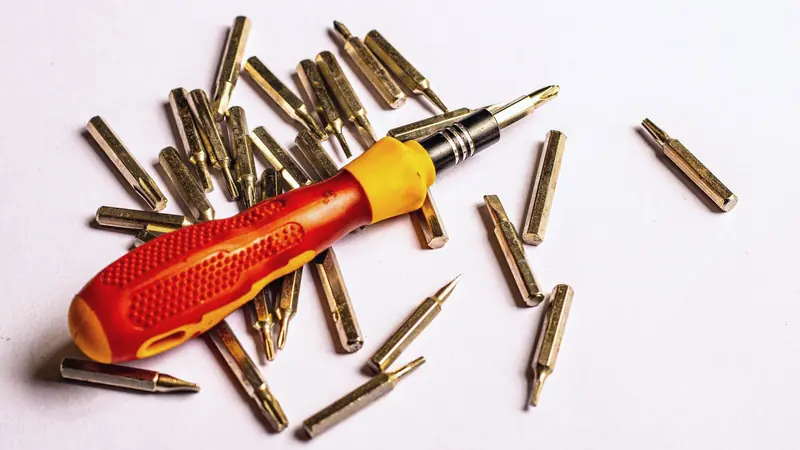

Le matériel évoqué par Hager pour ce travail comprend un tournevis d'électricien, une pince à dénuder ou un cutter, une pince coupante isolée, un niveau à bulle et un tournevis testeur ou un multimètre. L'outillage isolé n'est pas un détail : il fait partie des protections attendues sur toute intervention électrique.
Quand s'arrêter et appeler un électricien
Plusieurs situations font sortir du simple remplacement à l'identique et justifient de laisser la main à un électricien qualifié :
- la boîte contient plus de deux fils, ou des fils de plusieurs circuits ;
- les couleurs ne correspondent à aucune convention, ou le bleu semble servir de phase ;
- la lampe reste allumée, ou le testeur détecte une tension, alors que le disjoncteur est coupé ;
- le tableau ne permet pas d'identifier le circuit, ou il faut ajouter un point lumineux ;
- l'installation est ancienne, sans terre, avec des fils rigides cassants ou des gaines abîmées ;
- l'interrupteur se trouve en salle de bain, dans un volume réglementé.
Dans tous ces cas, la question n'est plus de « brancher un interrupteur », mais de diagnostiquer un circuit. Pour cadrer ce type de demande avant de faire venir un artisan, la check-list de préparation des travaux aide à rassembler les informations utiles (photos du tableau, pièces concernées, contraintes) et à comparer les devis.
Simple allumage, va-et-vient, voyant : ne pas confondre les schémas
Le schéma de simple allumage commande un ou plusieurs luminaires depuis un seul endroit. Dès que la même lumière doit s'allumer depuis deux points (en haut et en bas d'un escalier, aux deux portes d'un séjour), on passe à un montage de va-et-vient, qui fait circuler entre les deux interrupteurs des conducteurs appelés navettes. Un double allumage, lui, réunit deux commandes indépendantes sous la même plaque, chacune avec son retour lampe.
Les interrupteurs à voyant lumineux, à témoin, les variateurs ou les commandes connectées obéissent à des schémas de raccordement propres à chaque fabricant. Certains ont besoin du neutre dans la boîte, ce que le simple allumage classique ne prévoit pas. Avant d'acheter un tel modèle pour remplacer un interrupteur existant, il faut donc vérifier dans la notice ce qu'il exige et ce que la boîte contient réellement.
| Montage | Commande | Fils dans la boîte (habituel) |
|---|---|---|
| Simple allumage | un point | phase, retour lampe |
| Double allumage | deux lampes, un point | phase, deux retours lampe |
| Va-et-vient | une lampe, deux points | selon le poste : phase ou retour lampe, plus deux navettes |
Questions fréquentes
Pourquoi l'interrupteur doit-il couper la phase et pas le neutre ?
Parce que c'est la phase qui porte la tension. Si l'interrupteur coupait le neutre, la douille du luminaire resterait sous tension lampe éteinte, avec un risque au moment de changer une ampoule. Le schéma correct place toujours la phase sur la borne L.
Combien de fils trouve-t-on derrière un interrupteur simple ?
En général deux : l'arrivée de phase et le retour lampe. Un troisième fil peut signaler un va-et-vient, un interrupteur à voyant ou un passage d'un autre circuit. Dans ce cas, le schéma simple ne s'applique pas tel quel.
Quelle section de fil pour le branchement d'un interrupteur ?
Le circuit d'éclairage se câble en 1,5 mm² au minimum, protégé par un disjoncteur de 16 A au maximum, avec 8 points lumineux au plus, d'après le résumé de la NF C 15-100 publié par Hager.
Quelle hauteur la norme fixe-t-elle pour une commande murale ?
La commande doit être accessible entre 0,90 m et 1,30 m du sol. En salle de bain, son emplacement dépend en plus des volumes de sécurité.
Peut-on remplacer un interrupteur sans couper le courant ?
Non. Le circuit doit être coupé au disjoncteur, puis l'absence de tension vérifiée avec un appareil adapté. Mettre l'interrupteur sur « arrêt » ne suffit pas, puisqu'il ne coupe qu'un conducteur.
Le schéma interrupteur change-t-il avec une ampoule LED ?
Non pour un interrupteur simple classique : le schéma reste identique. En revanche, un variateur ou un interrupteur à voyant peut mal fonctionner avec certaines LED ; la compatibilité figure dans la notice du fabricant.
